Micro-D Konnektörler

J29A Serisi
J29A Serisi Micro-D Konnektörlerin Uygulama Alanları

J29A serisi micro-D konnektörlerimiz, yüksek yoğunluğa, minimal ve hafif tasarım özelliklerine sahiptir. Böylelikle elektrik devreleri arasında kablodan kabloya, kablodan PCB'ye, PCB'den PCCB'ye sağlam ve güvenli elektrik iletimi sağlanır.

Teklif isteği için
PDF İndir
  • Dikdörtgen Konnektörler
  • Dikdörtgen Konnektörler

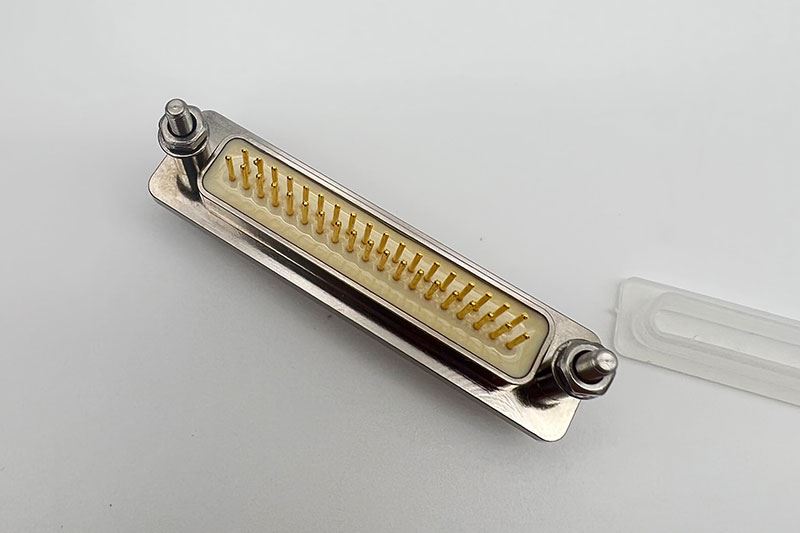

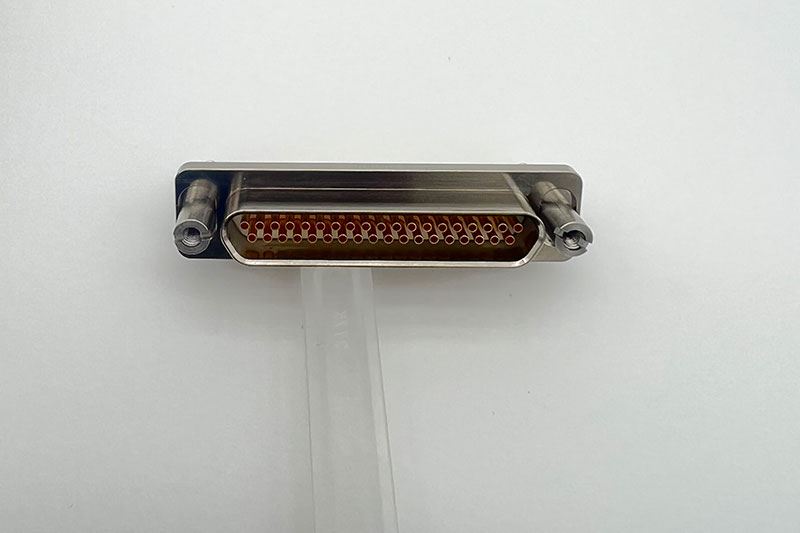

J29A-37ZKNP11
Genel Bilgiler
  • Uzun süre dayanıklılığı sağlamak için sağlam metal gövde
  • Kontak aralığı 1.91mm'dir ve Pin aralığı 1.65mm'dir
  • Priz, elastik crimp pinler ve sert pin delikli prizle donatılmıştır.
  • 9, 15, 21, 25, 31, 37 Pinli İki sıra konfigürasyonları ve 51, 66 Pinli 3 sıralı konfigürasyonları mevcuttur
  • Esnek kurulum için bileşenlerin geniş kilit aralığı ve arka kablo kelepçesi vardır
  • Gövde montaj kaplama genişliğine göre fiş ve priz çeşitleri: Standart (Geniş), -A Tip (Dar) ve -Al Tip (Standart ile A Tipi genişliği arasında orta seviye)
  • Krimp, lehim, düz ve PCB dik açılı çok yönlü yerleştirme seçenekleri mevcuttur.
Çevre Koşulları

Zorlu çevresel koşullara karşı dayanıklı J29A konnektörlerimiz, güçlü titreşimlere, darbelere, aşırı yağış, tuz ve nem gibi diğer çevresel şartlara karşı dayanıklıdır. Özellikle bu konnektörler dar alanlarda hafif ekipman gerektiren uygulama alanlarındaki kullanımlar için uygundur.

Ana Teknik Bilgiler
Ortam Sıcaklık Derecesi -55℃~ +125℃
Titreşim Direnci 10Hz~ 2000Hz 200m/s2
Rastgele Titreşim Direnci Güç Spektral Yoğunluğu: 0.4G 2 /Hz
Toplam İvme (Karekök Ortalama Kare Değeri): 23.1G
Darbe Direnci İvme: 1200 m /s2
Darbe vuruşu: 6ms
Anma Akımı 5A
Kontak Direnci ≤ 10m Ω
Yalııtm Direnci ≥ 5000M Ω
Dayanma Direnci 1500V
Mekanik Ömrü 500 takma sökme döngüsü
Hava Sızdırmazlık Standartları (Yalnızca J29 serisi dikdörtgen konnektöre uygulanabilir ) Su sızdırmazlığı : Basınç farklılığı atmosfer basıncına eşittir. Konnektör suya daldırıldığında hava kabarcıkları çıkarmaz.
Hava Sızdırmazlık: 1×10-1Pa.cm3/s (basınç farklılığı=1×10-1Pa.cm3/s)
Yetenekli bir Ar-Ge ekibine sahibiz bu sayede ihtiyaçlarınıza uygun çözümler üretebiliyoruz. Ürünlerimizin kalite kontrol standartlarına önem veriyoruz bu nedenle tüm ürünlerimiz sertifikasyonludur. Kaida olarak 30'dan fazla ülkeye ihraç yapıyoruz ve uluslararası bir üne sahibiz.
