Y50 Serisi Elektrikli Dairesel Konnektörler
Teklif isteği için

Y50 serisi dairesel elektik konnektörlerimiz, metrik, inç (imperial) ve güç konnektörlerini kapsar. Titizlikle üretilmiş konnektörlerimiz GJB101A—97, GJB598A—96, MIL-C-26482 ve diğer endüstriyel standartlardaki serilerin ihityaçlarını karşılayacak şekilde tasarlanmıştır. Konnektörlerimiz hızlı takma sökme, kompakt boyut, hafif dizayn, üstün sızdırmazlık performansı ve gerilme direnci özellikleriyle ön plana çıkmaktadır.

Y50 serisi dairesel elektrik konnektörler hem ekranlı hem de ekransız seçenekleriyle mevcut fiş kablosu kapakları için yedi kurulum yöntemi sunar. Kablo çıkışları düz ve açılı konfigürasyonları içerir ve yerleşme yönetimi ise kaynaktır.

Y50 serisi konnektörler çok varyasyonlu ve tuz testi, rutubet ve küfe karşı dayanıklılığı içeren olağanüstü özellikleri kapsar. Özellikle stratejik ve taktik sistemler, saha operasyonları, su geçirmez güç ve sinyal iletimi gibi uygulamalar için tasarlanmıştır.
  • Dairesel Konnektörler
  • Dairesel Konnektörler

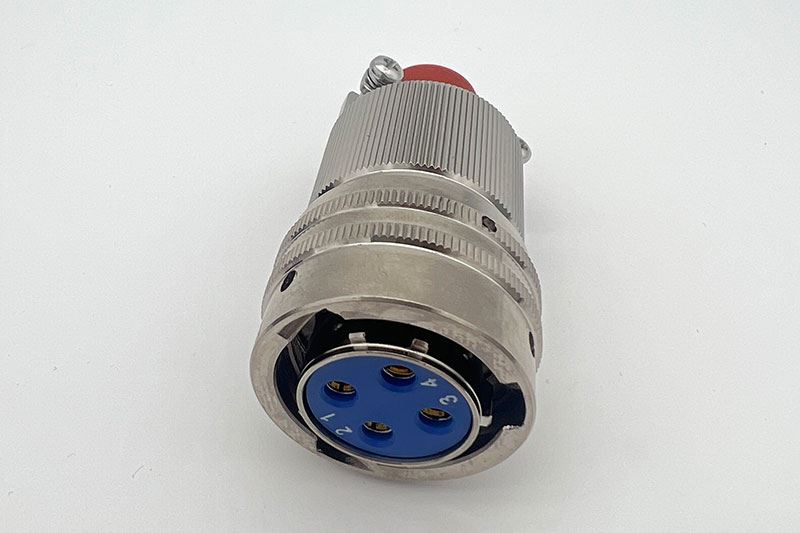

Y50D-1404TK2
  • Dairesel Konnektörler
  • Dairesel Konnektörler

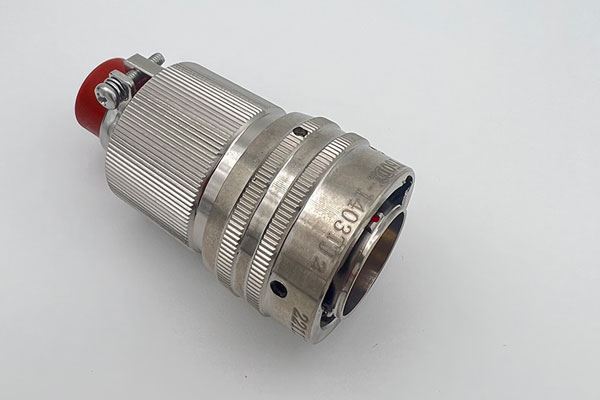

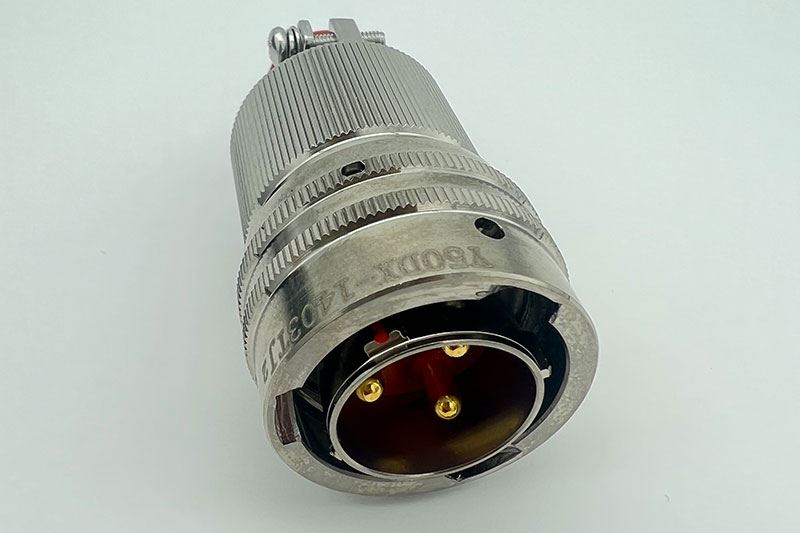

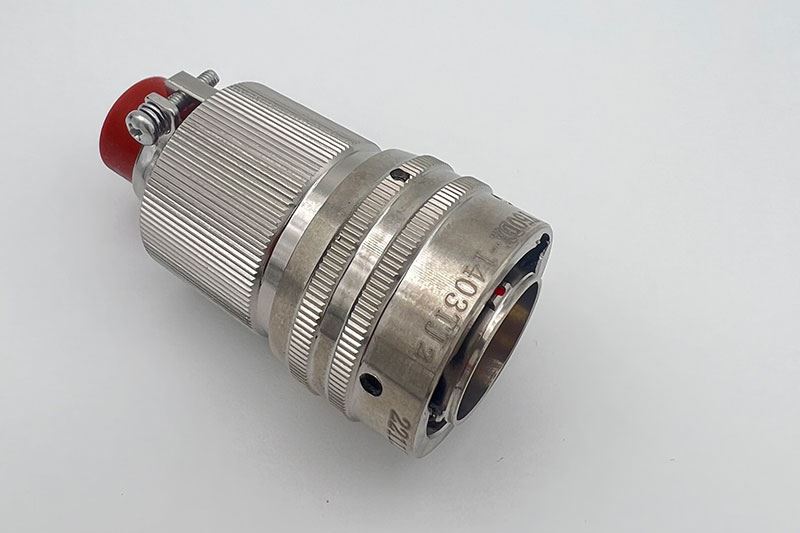

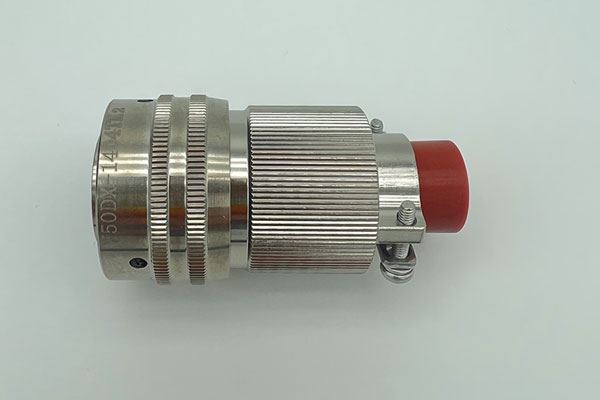

Y50DX-1403TJ2
  • Dairesel Konnektörler
  • Dairesel Konnektörler

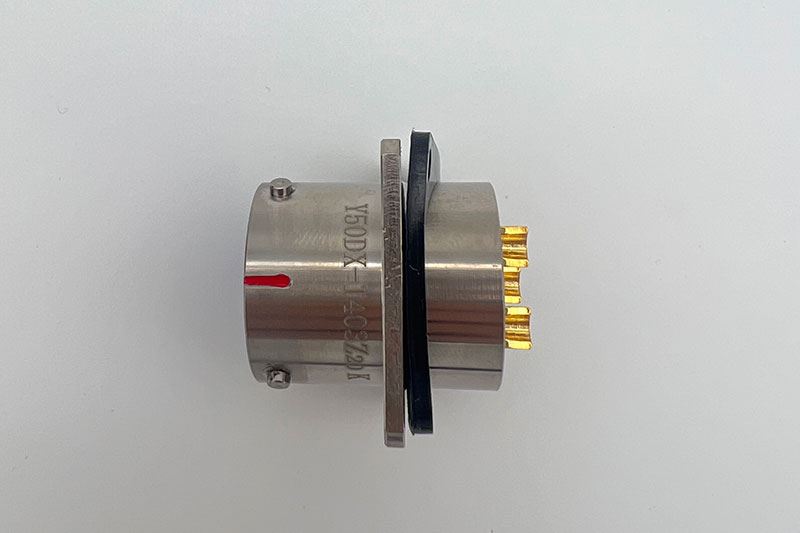

Y50DX-1403Z20K
  • Dairesel Konnektörler
  • Dairesel Konnektörler

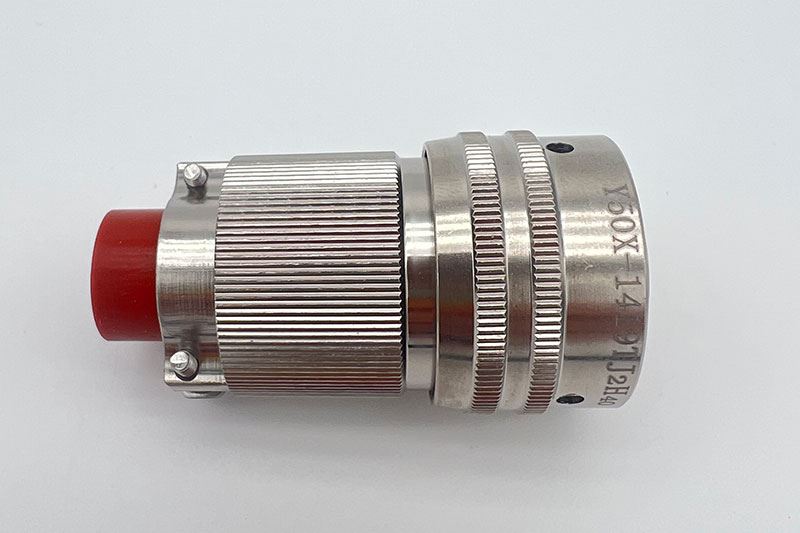

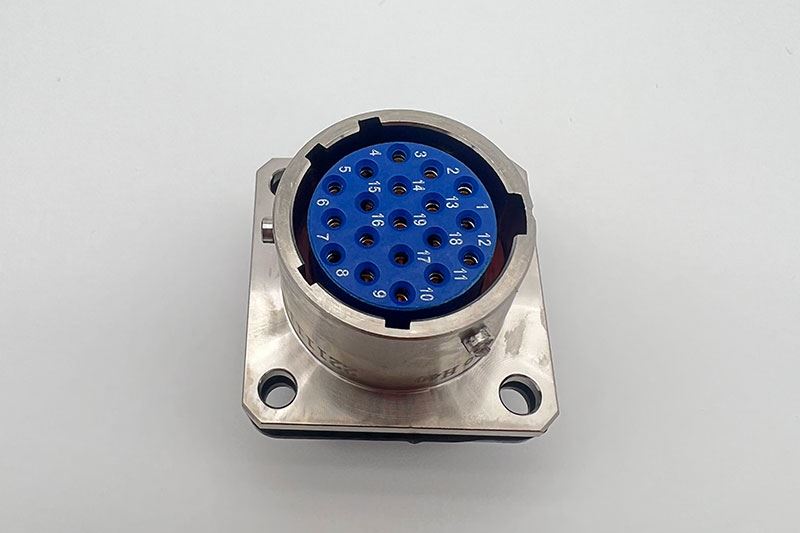

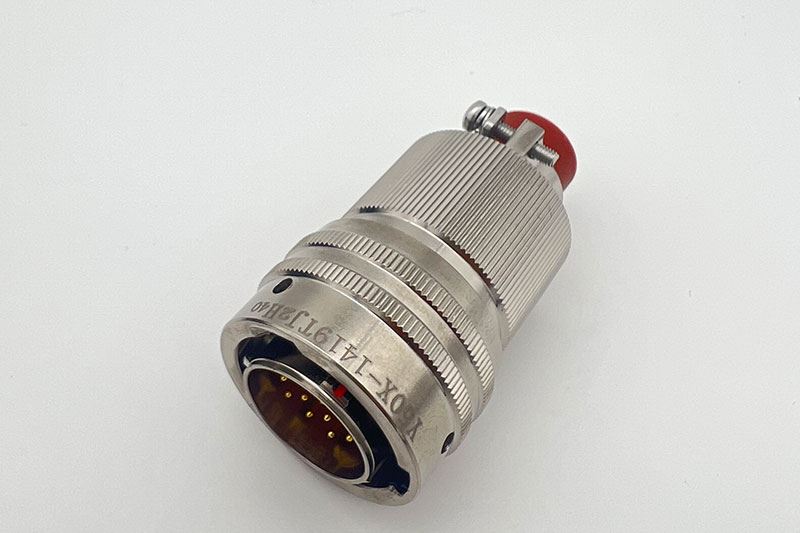

Y50X-1419TJ2
  • Dairesel Konnektörler
  • Dairesel Konnektörler
Y50X-1419ZK10
Ana Teknik Performans
Çevresel Performans
  • Çalışma Derecesi: -55°C'den +125°C'ye kadar
  • Çalışma Yüksekliği: Deniz seviyesinden 30,000 metre yüksekliğe kadar
  • Titreşim Direnci: 10Hz'den 2000Hz'ye sıklık aralığı, 196m/s² ivme
  • Darbe direnci: 490m/s² ivme
  • Sabit İvme: 490m/s²
  • Sızdırmazlık Direnci: 0.2Mpa basınç direnç
Dairesel Konnektörlerin Mekanik Performansı
  • Gövde: Aşırı güçlü alüminyum materyaller, paslanmaz çelik
  • Ekransız kaplama: Eloksal renkler, siyah H, yeşil L (Ni, kum nikel) S: Nikel kaplama (Zn, Zinc)
  • İzolatör: ısı dirençli termoplastik materyaller
  • Kontak Materyalleri: Altın kaplamalı bakır alaşım
  • Mekanik Ömrü: 500 döngü
Elektrik Performansı
Çalışma Voltajı, dayanma direnci ve yalıtım direnci:
Çalışma ortamı Anma Voltajı (V) Dayanma Voltajı (V) Yalıtım Direnci (mΩ)
Ortam Derecesi ve Basınç 500 1500 ≥ 3000
Nemli ısı 500 500 ≥ 20
Yüksek derece 250   ≥ 500
Düşük basınç (4.39kpa) 300 375 –
kontak direnci ve akım kapasitesi:
Çap (mm) Direnç (mΩ) Akım (A)
Ø 0.8 ≤ 6 3
Ø 1.0 ≤ 5 5
Ø 1.5 ≤ 3 10
Ø 2.0 ≤ 2 20
Ø 2.5 ≤ 1.5 25
RFI (Radyo Frekans Girişimi) Zayıflamaso
Frekans (MHz) 100 150 200 300 400 600 800 1000
Zayıflama (dB) 65 60 60 55 55 50 45 45

Gövdeden gövdeye elektrik devamlılığı: Ekransız ≤ 200mΩ, Ekranlı ≤ 5mΩ
Yetenekli bir Ar-Ge ekibine sahibiz bu sayede ihtiyaçlarınıza uygun çözümler üretebiliyoruz. Ürünlerimizin kalite kontrol standartlarına önem veriyoruz bu nedenle tüm ürünlerimiz sertifikasyonludur. Kaida olarak 30'dan fazla ülkeye ihraç yapıyoruz ve uluslararası bir üne sahibiz.
